Dodatkowe kolory duszków

Program Multicolor Sprites autorstwa Kski, to taki drobny, pomocniczy programik napisany w języku Java, który może się bardzo przydać programistom i grafikom Atari. Był wykorzystany również przy produkcji "Alberta". Co robi? Zanim to wyjaśnię, trochę wstępu.

Na Atari duszki mogą nie tylko mieć własny kolor, ustawiany w odpowiednich rejestrach duszków, o czym wie każdy, ale również uzyskać dodatkowe kolory w wyniku nakładania koloru jednego duszka z kolorem innego duszka (lub nałożenia koloru duszka na kolor grafiki). Realizuje się tę magię przez włączenie w mocarnym rejestrze PRIOR/GPRIOR bitu odpowiadającego za graczy wielokolorowych. Nie jest to zbyt często wykorzystawaną właściwością w grach i demach, ponieważ początkujący mają problem ze zrozumieniem jak to działa i jakie kolory można uzyskać, a bardziej zaawansowani unikają utrudniania i spowalniania sobie pracy, bo uzyskiwane kolory zależą od kilku czynników, które trzeba wziąć pod uwagę.

Zacznijmy od najprostszego przykładu. Jeżeli na ekranie nałożymy na siebie duszka 0 i 1, to w miejscu nałożenia pikseli obu duszków, powstanie dodatkowy kolor. Kolor ten wyliczany jest poprzez działanie funkcji bitowego OR, stąd potocznie nazywa się to "OR-owaniem koloru". Uwaga! Ta nazwa może być trochę myląca. Może sugerować, że OR-owana jest wartość składowych koloru, a to nieprawda. OR-owany jest indeksu koloru czyli jego pozycja w palecie! A więc pamiętajmy, że zmienia się numer koloru, a nie składowe koloru. Technicznie realizuje to układ GTIA, który wylicza nowy kolor w palecie swoją wewnętrzną funkcją.

W przykładzie powyżej nowe kolory uzyskamy po nałożeniu na siebie duszków 0 i 1. Ale można uzyskać nowy kolor również po nałożeniu na siebie drugiej pary - duszka 2 i 3. Te dwie pary duszków pozwalają uzyskać nowe kolory. Inne kombinacje, na przykład nałożenie duszka 0 i 3 albo 1 i 2 nie dadzą żadnego nowego koloru. Wyjaśnię, że terminem "duszek" określam tu zarówno gracza (ang. player), jak i pocisk (ang. missile), czyli nazwy występujące w terminologii firmy Atari (stąd "grafika graczy i pocisków", co jest kalką ang. Player/Missile Graphics, PMG). Gdy więc piszę o duszku, to piszę zarówno o graczach, jak i pociskach. Tutaj zadziała każda kombinacja gracza i pocisku 0 z graczem i pociskiem 1. Tak samo każda kombinacja gracza i pocisku 2 z graczem i pociskiem 3.

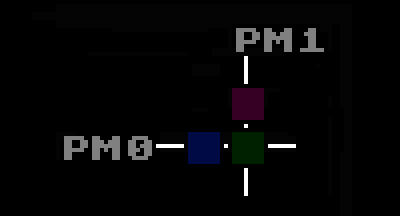

rys. 1. Tak z jednego duszka można wycisnąć 3 kolory w linii (a z dwóch duszków 6 kolorów w linii). Tutaj kolory nie są ułożone w linii, ale to przykład, zależy jak sobie ułożymy piksele w duszkach.

Ponadto jest możliwe, po włączeniu priorytetu 0 dla grafiki PMG, aby duszek 0 i 1 dawały nowe kolory po nałożeniu na dwa kolory grafiki (kolory w rejestrach COLPF0 i COLPF1), a duszek 2 i 3 dawały nowe kolory w interferencji z grafiką z rejestrów COLPF2 i COLPF3. Co więcej, można nałożyć tak uzyskany kolor, pochodzący ze zmieszania duszków 0 i 1 (lub duszków 2 i 3), na kolory grafiki - i uzyskać jeszcze inne kolory, bo w wyniku podwójnego OR-wania!

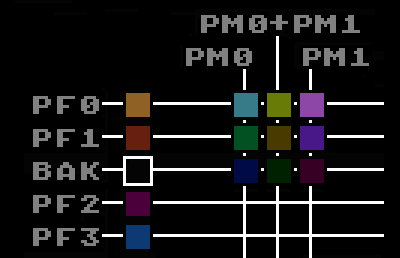

rys. 2. Tak z pary duszków można wycisnąć 9 kolorów w linii (a z dwóch par duszków 18 kolorów w linii).

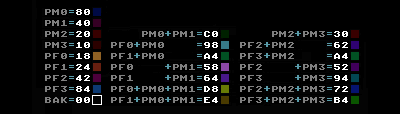

rys. 3. Po doliczeniu 5 kolorów grafiki mamy 23 kolory!

Maksymalnie możemy więc na ekranie dysponować 23 kolorami, bez specjalnych sztuczek, wykorzystując jedynie standardowe możliwości komputera (o czym Mono pisał tutaj):

kolor grafiki COLBAK

kolor duszka 0

kolor duszka 1

kolor nałożonego duszka 0 i 1

kolor grafiki COLPF0

kolor duszka 0 nałożony na grafikę COLPF0

kolor duszka 1 nałożony na grafikę COLPF0

kolor nałożonego duszka 0 i 1 nałożony na grafikę COLPF0

kolor grafiki COLPF1

kolor duszka 0 nałożony na grafikę COLPF1

kolor duszka 1 nałożony na grafikę COLPF1

kolor nałożonego duszka 0 i 1 nałożony na grafikę COLPF1

kolor duszka 2

kolor duszka 3

kolor nałożonego duszka 2 i 3

kolor grafiki COLPF2

kolor duszka 2 nałożony na grafikę COLPF2

kolor duszka 3 nałożony na grafikę COLPF2

kolor nałożonego duszka 2 i 3 nałożony na grafikę COLPF2

kolor grafiki COLPF3

kolor duszka 2 nałożony na grafikę COLPF3

kolor duszka 3 nałożony na grafikę COLPF3

kolor nałożonego duszka 2 i 3 nałożony na grafikę COLPF3

Od takiej listy może rozboleć głowa, ale ona pokazuje, co możemy OR-ować, a nie jaki efekt uzyskamy z samego OR-owania. Wyliczenie, jaki kolor uzyskamy przez OR-owanie, możemy oczywiście przeprowadzić "ręcznie". Z tym, że jest to żmudna robota, no i potem trzeba jeszcze "ręcznie" sprawdzić wynik czyli ustawić i wyświetlić odpowiednie kolory we własnym programie, żeby zobaczyć efekt. I tu dochodzimy do początkowego pytania - do czego służy ten program "Multicolor sprites"? Do tego, by nie wyliczać tego wszystkiego na piechotę. Mamy tu podgląd efektu mieszania wybranego koloru od razu z wszystkimi pozostałymi stu dwudziestoma siedmioma kolorami.

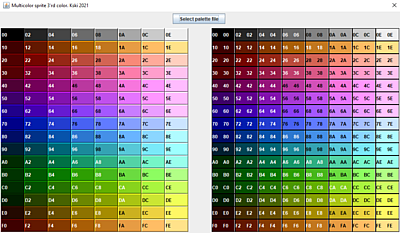

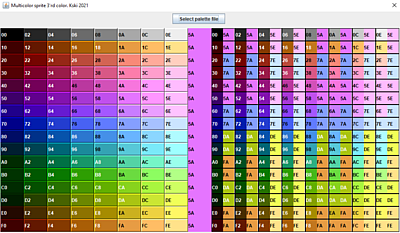

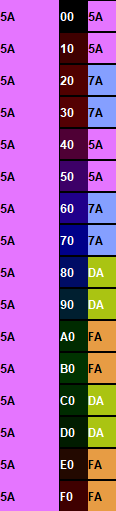

Po uruchomieniu programu widzimy trzy obszary: po lewej wyświetlana jest paleta 128 kolorów, dostępna we wszystkich trybach graficznych i tekstowych Atari (przypomnę, że paletą 256 kolorów dysponujemy tylko w jednym trybie, GR.9). Każdy kolor ma tu swoją stałą pozycję i wartość, podaną szesnastkowo. Wystarczy kliknąć którykolwiek kolor po lewej, by wybrany kolor pojawił się w środkowej części. A po prawej będziemy widzieli efekt mieszania tego koloru z innymi. Pierwsza kolumna to dany kolor z palety, z którym będziemy mieszać nasz wybrany kolor, a druga kolumna to efekt tego mieszania. Wygląda to skomplikowanie, ale jest banalnie proste w używaniu. Dzięki temu możemy od razu zobaczyć, które składowe nam się przydadzą do mieszania kolorów duszków i jaki efekt mieszania uzyskamy.

Program pokazuje kolory dla pojedynczego OR-owania, a nie podwójnego, które daje dodatkowe 4 kolory, ale w razie potrzeby można sobie i z tym poradzić. Wystarczy zrobić OR w dwóch krokach. Na przykład w pierwszym kroku ze zmieszania koloru o numerze $5A z kolorem o numerze $6E uzyskujemy z-OR-owany kolor $7E. Teraz wybieramy ten kolor $7E z panelu po lewej i odczytujemy wynik drugiego OR-owania z panelu po prawej.

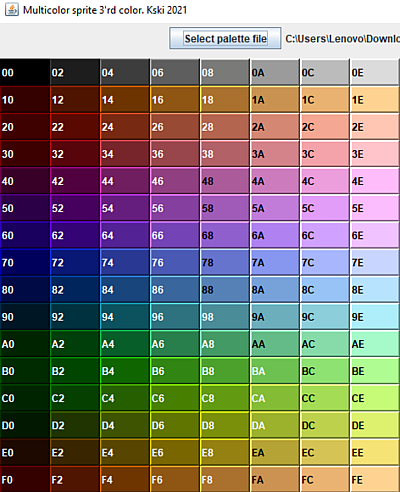

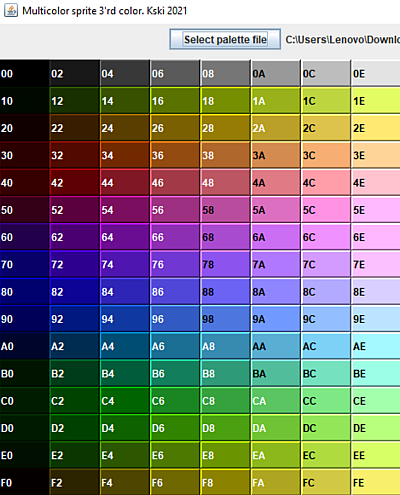

Na moją prośbę autor dodał jeszcze możliwość załadowania palety w formacie ACT, znanym z emulatorów. To przydatna funkcja. Raz, że palety w systemach kolorów PAL, NTSC i SECAM są odmienne, dwa, że nawet w ramach jednego systemu kolorów powstały różne przybliżenia palety prawdziwego Atari (znam ich kilkanaście dla samego PAL). Bywa też, że koderzy i graficy upierają się przy jakiejś konkretnej, swojej ulubionej palecie, więc program daje im możliwość jej wczytania i używania.

Warto też dodać, że ponieważ paleta PAL czy NTSC różnią się wartościami kolorów palety, to mimo, że OR-owanie jest identyczne dla obu systemów, to uzyskujemy inny efekt. Planując nakładanie kolorów w swoich duszkach warto pamiętać o tych różnicach, żeby nie być zaskoczonym, że gra wykorzystująca mieszanie duszków lub duszków z tłem inaczej wygląda kolorystycznie po uruchomieniu na NTSC, a inaczej na PAL. Na przykład kolory brązowe w PAL wyświetlą nam się jako zielone w NTSC... Można się przekonać o tym porównując na przykład paletę laoo.act (PAL) z larry.act (NTSC):

Program multicolor sprites.jar do ściągnięcia stąd. Za pomoc przy opracowaniu artka dziękuję koledze Mono, który przygotował obrazek z nakładaniem się kolorów. Do dyskusji na ten arcyciekawy temat kolorów odsyłam do wspomnianego wątku kolegi Mono.

2021-02-25 20:46 by Kaz

komentarzy: 12

Kaz @2021-02-25 20:57:34

Ufff... zmęczyło mnie pisanie tego artka. Ale mam nadzieję, że przyda się jakimś programistom i grafikom, którzy tworzą gry. Mono, z tego co wiem, też ma taką nadzieję!

mgr_inz_rafal @2021-02-25 21:04:05

Przyda się, przyda!
Świetna robota, Kski!

Pecet @2021-02-25 22:19:17

Prosto i rzeczowo, czyli tak jak powinno być. Dzięki

Mq @2021-02-25 23:50:44

Bardzo dobrze wyjaśnione dla początkujących jak działają kolory w Atari. Programik w java przydatny, na pewno ułatwi sporo. Ja dotychczas radziłem sobie tak, że miałem obrazek z paletą i numerkami, po prostu patrzyłem jaki chcę uzyskać kolor i dobierałem takie, żeby się orowały do niego. Ja to robię akurat w głowie dość szybko i już:-)

sun @2021-02-26 00:22:20

@Mq:Jak mawiał mój nauczyciel od mechaniki: "podziwiam jasność umysłu!" :)

laoo/ng @2021-02-26 09:05:38

Użyłem nałożenia dwóch kolorów dostając zmiksowany w TimePilocie - tam samolot gracza ma więcej kolorów i akurat tak się szczęśliwie złożyło że ten zmiksowany udało się uzyskać dokładnie taki jak w oryginale.

Tiger @2021-02-26 10:26:22

muszę to nakładnie zrozumieć wreszcie, thx

tebe @2021-02-26 10:39:21

w sumie to nie wiedziałem że ORA + ORA można jeszcze zrobić 8)

kski @2021-02-26 10:39:44

Cieszę się że banalny programik stworzony wyłącznie z myślą o nakładaniu duszków był pretekstem do napisania tak rzeczowego artykułu.

Mq @2021-02-26 16:38:56

@sun, to jest mega proste, trzeba tylko operować w głowie bitami, a nie liczbami szesnastkowymi, wystarczy sobie wyobrazić jak "wygląda" bitowo dana cyfra szesnastkowa. Oczywiście nie muszę chyba tłumaczyć dlaczego ludzie uznający system dziesiętny za naturalny nie będą tutaj mieli racji bytu:-)
@tebe, ja też nie wiedziałem że można orować jeszcze dalej, ale z drugiej strony zwykle oprócz koloru operujemy równolegle jeszcze jasnością, więc po pierwszym orowaniu chcąc mieć kontrastowe barwy zwykle już jesteśmy w okolicach tak jasnych, że dalsze orowanie niczego już nie wniesie. Na Atari jeżeli będziemy operować samą barwą, a jasnością nie, to obraz będzie np. na czarnobiałych monitorach jednolity i nie zobaczymy w ogóle nic. Na kolorowych, to już zależnie od jakości coś tam kolorowego zobaczymy, może nawet fajnego, ale w wielu przypadkach kolory będą nam się zlewały, rozmazywały, nie uzyskamy żadnych konturów stosując barwy jednakowej lub zbliżonej jasności. W dzisiejszych czasach pewnie można sobie wyobrazić taką kolorowość stosując emulatory, nowoczesne monitory itp. W "epoce" na ówczesnych monitorach i telewizorach było by to takie sobie.

Bartodziej O. @2021-02-26 23:00:49

Kski idolem mym i kropka. No dobra dodam że Albert mnie powalił - właściwie wszystkim.

brawurowa jazda samochodem czinkłoczento @2021-02-27 03:45:38

no no ;) wole komodore ;)
