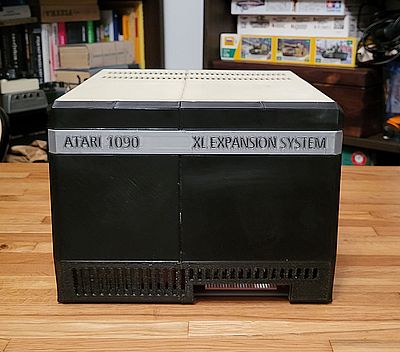

2025-02-05 12:14 by Kaz

Kaz @2025-02-05 12:32:03

Nie miałem w planach 1090, bo to zajmuje biurko, ale jak jest obudowa... to inna bajka :). Wytrzyma to postawienie na tym monitora albo drukarki 1029?

mono @2025-02-05 13:56:39

Ładne, podłącza się to do Atari jakąś taśmą?

bob_er @2025-02-05 17:35:38

A jak już podłączymy to taśmą do Atari, to co można do tego włożyć?

Kaz @2025-02-05 17:41:57

Fokaszalot napisał mi, że wieczorem odpowie na nasze pytania :)

tebe @2025-02-05 18:44:39

Atari 1090 było próbą firmy Atari stworzenia systemu rozszerzeń dla komputerów Atari 8-bit (serii 400/800), co można uznać za odpowiedź na modularność Apple II, który oferował kilka gniazd rozszerzeń dla kart peryferyjnych.

Atari 1090 miało być zewnętrzną stacją rozszerzeń wyposażoną w pięć gniazd, do których można było podłączać różne karty rozszerzeń, podobnie jak w Apple II. Planowano moduły takie jak:

karty pamięci RAM,
kontrolery portów szeregowych i równoległych,
karty sieciowe,
kontrolery dysków twardych.

Ostatecznie jednak Atari 1090 nie trafiło na rynek, ponieważ firma zmieniła strategię i skupiła się na nowszych modelach komputerów, takich jak Atari 1200XL oraz komputery ST. Apple II nadal pozostawał liderem w zakresie możliwości rozbudowy, a Atari nigdy nie zaoferowało równie elastycznego systemu rozszerzeń.

tebe @2025-02-05 18:49:04

National Video Game History Museum w Teksasie posiada jeden z takich egzemplarzy wraz z niemal wszystkimi planowanymi kartami rozszerzeń.

Więc można sprawdzić na miejscu, jaka szerokości, wysokość, jak w środku wygląda itd. ;)

atarimuseum.ctrl-alt-rees.com/computers/8bits/xl/xlperipherals/1090xl.html?utm_source=chatgpt.com

gregor2 @2025-02-05 21:32:04

Czy zasilacz jest zgodny ze schematem?
I naprawdę jest tam 78M05?
Jeśli tak, to nie miałbym odwagi tego uruchamiać w obudowie innej niż metalowa, z obawy że się rozpuści albo zapali ;)
Mi to bardziej wygląda na wzorowanie się na Peripheral Expansion Box dla Ti-99 niż na Apple II.

as... @2025-02-05 21:45:27

1090xl to wygląda obłędnie z 1200xl.

@Tebe to powstało to serii XL , jak samo rozszerzenie XL ..

Atarysta @2025-02-05 21:52:20

Według mnie ten projekt ma ogromny walor artystyczny, lecz bez użytkowego. To jest autentyczna rzeźba wzrorowana na starożytnym oryginale, coś jak znakomita replika piramidy (lecz bez grobowca z mumią i artefaktami kultury egipskiej wewnątrz) do postawienia we własnym ogródku.

Niemniej chylę czoła i wielkie brawa za wysiłek.

Mieczysław "Kaszaloto" Fog @2025-02-05 21:55:42

Wspaniały projekt mojego ziomka. Dziękuję.

Cyprian @2025-02-05 22:07:51

@Fokaszalot dobra robota

@tebe "utm_source=chatgpt.com" :)

PeBe @2025-02-05 22:19:17

Planowałem zrobić projekt do druku, ale widzę, że już jest- to fantastycznie.
Czy będą dostępne STLe?

fokaszalot @2025-02-05 22:33:20

Dzięki @all za komentarze.
Co do pytań:

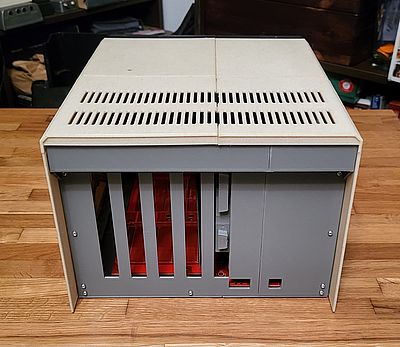

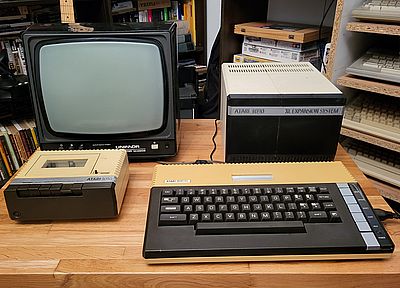

Obudowa jest całkiem sztywna. Wytrzymała mojego Unimora (tego którego widać na jednym ze zdjęć) więc jeżeli drukarka jest lżejsza (nie wiem bo nigdy takiej na żywo nie widziałem) to też wytrzyma. Problemem może być nagrzewanie, o którym wspomniał @gregor2. PLA mięknie pod wpływem temperatury. Z drugiej strony współczesna wersja płyty zakłada chyba zasilanie zewnętrzne. No i zawsze można to wydrukować z ABS, które ma znacznie większą odporność na temperaturę.
Podłącza się taśmą do szyny PBI w Atari.
Co można włożyć opisał @tebe, można też sprawdzić w sklepie tindie autora współczesnego remaku tego rozszerzenia Briana Reifsnyder'a
STL niedługo udostępnię.

gregor2 @2025-02-05 23:38:35

Na schemacie widać, że jest zasilacz zewnętrzny dostarczający napięcie przemienne, a wewnątrz jest kolejny wewnętrzny +/- 12 V, zapewne dla RS-232, i +5 V do wszystkiego, i to ten głównie będzie się grzać w tej małej przestrzeni, dodatkowo z niewielką ilością otworów wentylacyjnych na górze.
Jeśli to rzeczywiście miałoby to czemuś służyć, a nie tylko dekoracji, to zasilacz powinien być impulsowy i przynajmniej te 2,5 A, nie mówiąc już o ekranowaniu

gregor2 @2025-02-05 23:42:49

Dlatego moim zdaniem najlepiej opóblikowac wymiary i a na drukarce 3D wydrukowac jedynie elementy zewnetrzne ktore byly z tworzywa.

pin @2025-02-06 00:07:05

łoł, z czego widzę to dostępnych jest już bodaj 6 kart rozszerzeń. Problemem będzie tylko jakość złącz oferowanych kart, znowu cyna...

candle @2025-02-06 16:11:57

@as... tylko 1200 nie podłączysz do 1090XL, ale jak ma być po prostu atrapą, no to hej - droga wolna

as... @2025-02-06 19:04:53

@candle, trzeba będzie pbi dorobić ;)

Atarysta @2025-02-07 00:26:25

W tych czasach można byłoby zrobić bridge wifi do łączenia PBI z 1090 zamiast kabla. To by było! Albo dwa fujinety do bridgowania dowolnych urządzeń SIO. Np. magnetofonu 1010 (ma swój zasilacz)... tego jeszcze nie było!

Uprzedzając ewentualne sugestie: ja nie zrobię niestety, bo mam wykształcenie humanistyczne.

tebe @2025-02-07 10:02:06

tak, WIFI między CPU a pozostałymi układami, a potem dodamy korbkę żeby napędzało dynamo...

pin @2025-02-07 11:44:47

... dynamo kijów ;)

mono @2025-02-09 13:43:19

dymano kijów

nip @2025-02-14 23:12:43

i nadal dymajo
