Joypad CX41

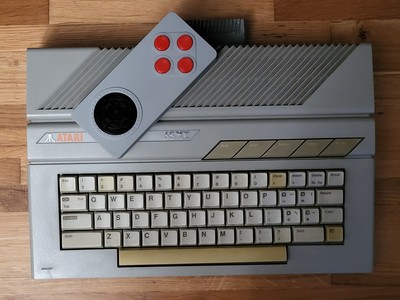

Mieliśmy ostatnio wspaniałą, drewnianą serię obudów Zenona, a teraz czas na coś z innego materiału - ze sztucznego tworzywa. Marcin "Fokaszalot" Baran, znany już z kilku projektów obudów do atarowskich urządzeń wykonanych w technologii druku 3D (SIO2SD Stick, HamSTer, XCF12, XL10, itd.), proponuje nam kolejny darmowy projekt, ale tym razem składający się zarówno z części drukowanej, jak i prostej elektroniki:

"Projekt joypada CX41 to projekt typu "zrób to sam", wzorniczo nawiązujący do kultowego joysticka Atari CX40. Co jest potrzebne, aby samodzielnie go zbudować Po pierwsze będzie konieczny dostęp do drukarki 3D. Wystarczy drukarka ze stołem o minimalnych wymiarach 180 mm x 180 mm, osiem przełączników typu RK61, kabel z wtyczką DB9, cztery wkręty do tworzyw sztucznych 2,5 x 10 oraz klej cyjanoakrylowy, najlepiej w żelu.

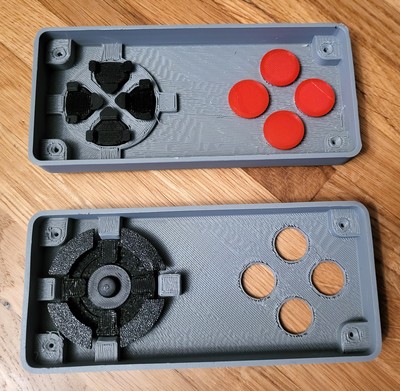

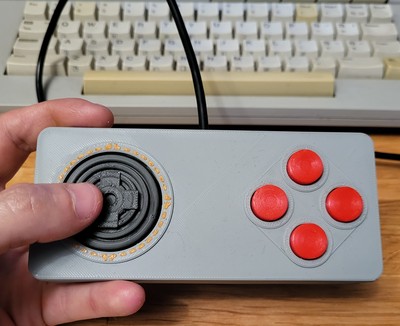

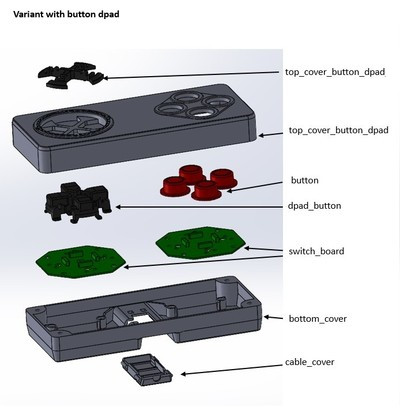

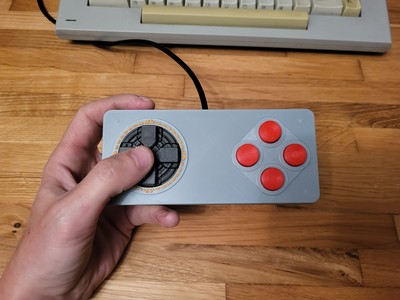

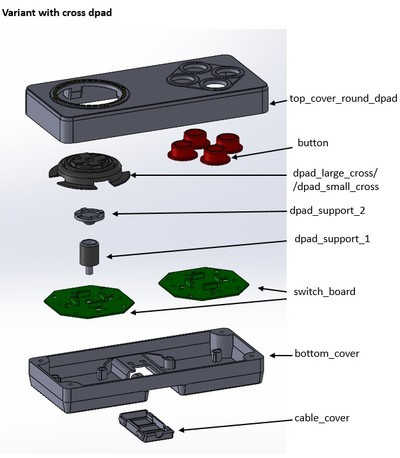

Pad powstał w dwóch wariantach: z d-padem, gdzie przyciski kierunków są połączone w jednym uchylnym elemencie i w postaci oddzielnych przycisków (oba warianty widoczne niżej). W ten sposób użytkownik może wybrać wersję, która jest dla niego wygodniejsza w obsłudze, zależnie od osobistych preferencji:

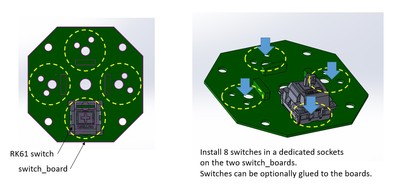

Po kilku próbach z różnymi mikroprzełącznikami, do obsługi d-pada przycisków zdecydowałem się użyć przełączników typu RK61, ponieważ są odpowiednio czułe i "miękkie" przy nacisku. Można je znaleźć na portalach aukcyjnych typu Ebay, Allegro czy Aliexpress. Ponieważ nie znam się na projektowaniu płytek PCB, zdecydowałem się osadzić przełączniki na płytkach wydrukowanych w 3D i lutować przewody do odpowiednich zacisków poszczególnych przełączników:

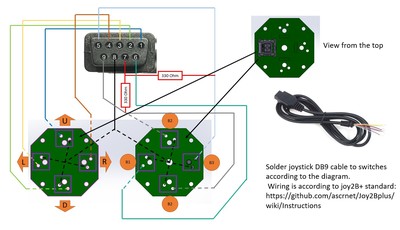

Pad wykorzystuje dobrodziejstwa standardu Joy 2B+ co oznacza, że dla dedykowanych gier obsługiwane są nawet trzy przyciski fire o odmiennej funkcjonalności. Więcej o tym standardzie można poczytać pod tym adresem. Do odpowiednich pinów przełączników należy przylutować końcówki kabla z wtyczką DB9. Przykładowy układ połączeń wygląda tak:

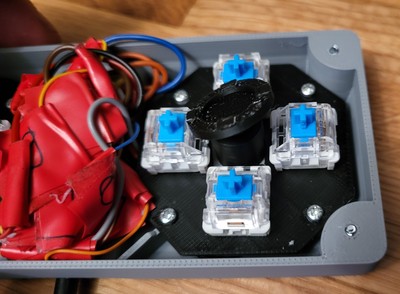

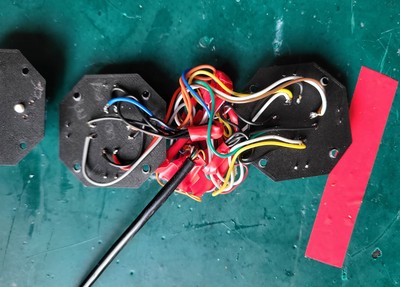

A poniżej widoczny układ połączeń „na pająka” jednego z moich pierwszych prototypów:

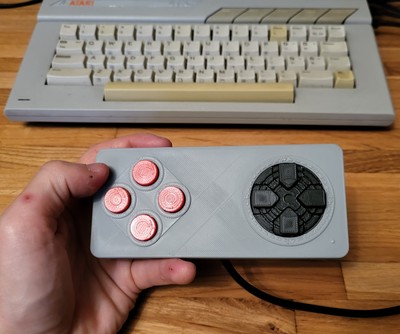

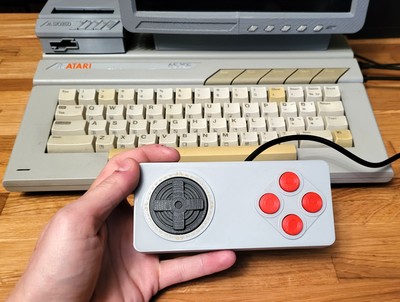

Projekt był konsultowany z członkami PTODT na discordzie stowarzyszenia. Kierując się ich sugestiami zaprojektowałem pada tak, aby obudowa, d-pad i przyciski były symetryczne w osi "lewo-prawo", a płytki do montażu przełączników i gniazda w dolnej części obudowy były symetryczne osiowo. Dzięki temu, odpowiednio obracając i przykręcając płytki z przyciskami w dolnej obudowie, można łatwo zbudować konfigurację z d-padem po lewej lub prawej stronie, zależnie od preferencji gracza:

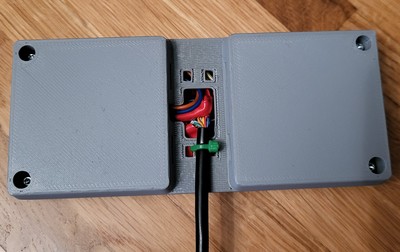

Po zamontowaniu płytek, kabel należy wyprowadzić przez otwór w dolnej części obudowy, a następnie najlepiej zabezpieczyć "trytyką":

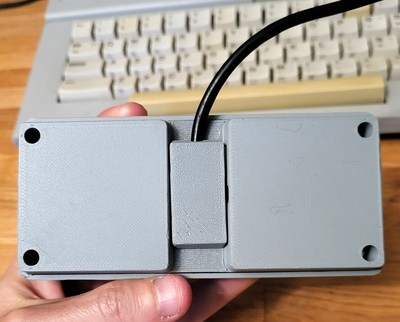

Na koniec instalujemy osłonę kabla:

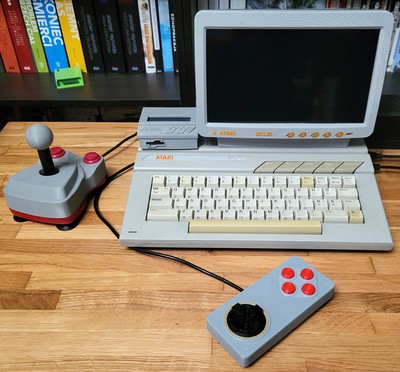

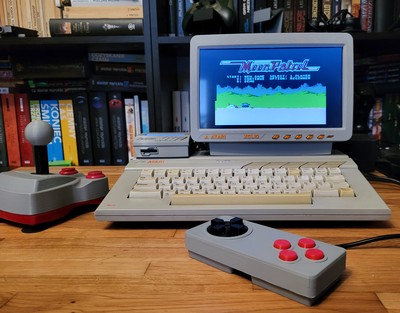

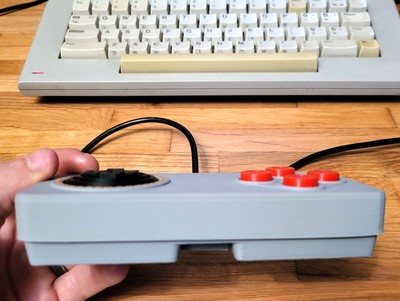

Pliki 3D projektu tradycyjnie można znaleźć na moim profilu Makerworld.com. Przełączniki RK61 i kabel z wtyczką DB9 można kupić na popularnych portalach aukcyjnych typu Allegro, Aliexpress czy Ebay. I jeszcze na koniec trochę zdjęć z mojego biurka."

2025-11-04 15:15 by Kaz

komentarzy: 11

Kaz @2025-11-04 23:02:21

Marcin, a jakie to ma rozmiary?

anti console @2025-11-04 23:41:57

fajnie to wyglada - tak mocno atarowsko, ale to chyba tylko konsolowcy beda tego uzywac, a typowy atarowiec to srednio konsolowiec, niemniej kazdy pewnie bedzie chcial miec w kolekcji, moze zeby dac pograc koledze konsolowcowi co boi sie joya

Kaz @2025-11-05 00:01:52

Znam Atarowców, którzy wolą pada od joya. A są gry na Atari, w których funkcjonalność Joy 2B+ jest bardzo użyteczna, i niektórzy Atarowcy chętnie ją wykorzystują. Lista: https://github.com/ascrnet/Joy2Bplus/wik...

Atarysta @2025-11-05 00:45:20

Super. Trochę czerpie z Atari, a trochę ma też z pada do pierwszego Nintendo, udana fuzja.

blasph @2025-11-05 01:24:58

Super jak zwykle! To do kompletu teraz jeszcze, pistolet świetlny,a moze cos jak guitar hero to by było coś

piter_af @2025-11-05 20:16:51

fajne, atarowskie

Drakon @2025-11-06 18:22:57

@Kaz: wrzuciłem do drukarki i ma to ok. 143,5 x 64 mm

Kaz @2025-11-06 19:25:08

Dzięki Krzysiek!

(autor projektu na urlopie)
