Interfejs sAIOnara

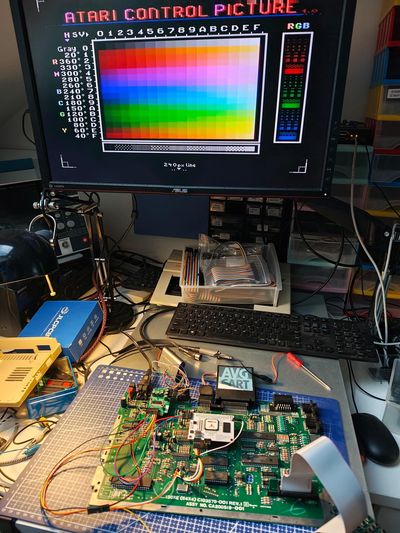

Błażej "Pancio" Biernat zaprezentował niedawno kolejne urządzonko, którego opracowanie od A do Z można było śledzić zarówno na jego stronie z projektami, jak i na prowadzonym z humorem profilu FB. Jest to dość prosty i nieinwazyjny, bo nie wymagający niszczenia obudowy, interfejs, który instaluje się w Atari XL/XE zamiast modulatora TV, a który umożliwia przetwarzanie sygnałów RGB generowanych przez rozszerzenie VBXE na bardzo dobrej jakości sygnały S-VIDEO i CVBS (composite). Projekt upublicznioniony za darmo, można samemu sobie go wykonać lub z pomocą kolegi, byle nie komercyjnie. Przedstawiony interfejs bazuje na układzie CXA1645M i stanowi rozszerzenie urządzenia opisanego w artykule Pancia w języku angielskim SavoNARA: VBXE2VGA/SVIDEO - CXA1645".

Jak podsumowuje autor: "najważniejszymi właściwościami interfejsu są:

generowanie bardzo dobrej jakości sygnału wideo w trybie S-VIDEO (luma + chroma),

generowanie bardzo dobrej jakości sygnału CVBS (composite),

buforowanie i poprawa sygnału RGB oraz generowanie oddzielnych sygnałów synchronizacji H i V,

korygowanie przebarwień i wyostrzanie obrazu dla trybu CVBS,

wyprowadzanie sygnałów RGB i Audio Stereo poza komputer przez gniazdo miniDIN-9, bez niszczenia obudowy,

interfejs może być używany bezpośrednio z kablem Sega (miniDIN-9 do SCART) lub z kablem miniDIN-9 do VGA (DB9 lub DB15),

zasilanie (+5V) dla opcjonalnego konwertera VGA2HDMI przez gniazdo miniDIN-9 lub do przełączania telewizora w tryb RGB,

możliwość wyprowadzenia sygnałów S-VIDEO i CVBS zawierających efekty wypracowane przez rozszerzenie VBXE poprzez standardowe gniazdo monitora DIN-5,

wygodny, łatwy w instalacji i stabilny interfejs (bez klejenia taśmą klejącą jak "savo"),

interfejs dostępny jest w dwóch wersjach, osobno dla komputerów XE i XL, co wynika z nieco odmiennej dostępnej w nich przestrzeni po usunięciu modulatora TV.

sAIOnara-XE to kolejny projekt zbudowany na licencji Creative Commons BY-NC-SA 4.0 powstały w ramach działalności PTODT (Polskiego Towarzystwa Ochrony Dziedzictwa Technicznego), powołanego między innymi do zajmowania się zabytkami w dziedzinie informatyki i komputerów. Zachęcam do odwiedzenia strony internetowej stowarzyszenia i wsparcia naszych działań.

Krótki opis działania interfejsu:

Głównym komponentem składowym interfejsu jest specjalistyczny układ scalony Sony CXA1645M, który zawiera w swojej strukturze dekoder RGB do sygnałów CVBS i S-VIDEO. Dodatkowo CXA1645M kształtuje sygnał RGB (buforuje i poprawia jego jakość) a jego zastosowanie nie wymaga dodatkowego wzmacniacza wyjściowego. Interfejsik sAIOnara może zostać wyposażony w dodatkowy układ LM1881, który pozwala na rozdzielenie synchronizacji pionowej i poziomej, wymaganej przez niektóre monitory w trybie RGBs, ale nie jest to konieczne. Do poprawnej pracy CXA1645 wymaga sygnału synchronizacji. Sygnał ten pobierany jest z pinu 15 układu scalonego 4050 w Atari, oznaczonego symbolem S na płytce drukowanej. Warto również dodać, że prezentowane rozwiązanie pozwala na pracę zarówno w trybie PAL, jak i NTSC. Wybór trybu odbywa się za pomocą jednego rezystora: R8. Dla użytkowników, którzy chcą używać sygnału CVBS, płytka PCB jest wyposażona w dodatkowy trymer (C12), który umożliwia korekcję kolorów i ostrości. Zdecydowanie jednak zalecam używanie sygnału S-VIDEO, którego jakość jest o wiele lepsza od CVBS.

Do wyprowadzenia sygnałów RGB, synchronizacji i Audio Stereo zastosowałem gniazdo miniDIN-9, które umożliwia użycie standardowego kabla SEGA miniDIN-9 do SCART i bezpośrednie podłączenie do telewizora lub użycie tego wyjścia w celu przesyłania sygnałów obrazu i dźwięku do grabbera HDMI. Chyba nie muszę wspominać, że użycie grabbera HDMI pozwala na zabawę z Atari przy użyciu praktycznie dowolnego współczescnego monitora lub telewizora.

Możemy też wybrać, czy nasz obraz po S-VIDEO/CVBS dostępny będzie na oryginalnym złączu monitorowym DIN-5 w Atari czy też wykorzystany będzie jako źródło sygnału wideo dla grabbera HDMI. Osobiście używam grabbera z S-VIDEO podanego na monitor z wejściem HDMI oraz RGBs ze złącza miniDIN-9 podanego na wejście SCART telewizora CRT.

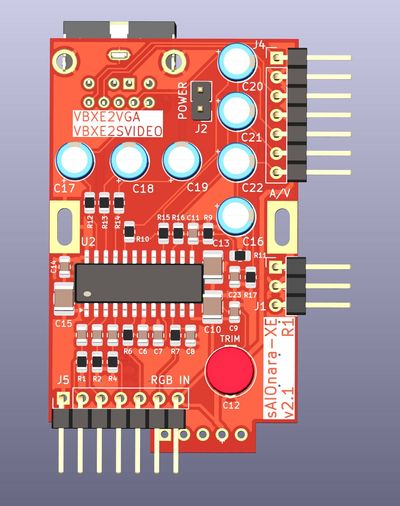

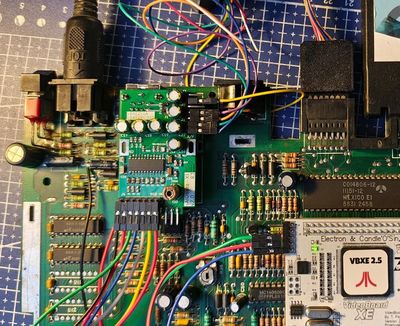

Kilka ciekawostek odnośnie budowy i montażu w Atari: ponieważ modulatory TV w komputerach Atari występują w co najmniej dwóch wersjach (dotyczy to wymiarów i sposobu ich podłączenia do komputera), musiałem zaprojektować dwa warianty sAIOnara. Możliwe jest również, że wymiary płytki PCB dla komputera 600XL będą musiały zostać zmienione, ale potwierdzę to dopiero przy próbie montażu w tym modelu. sAIOnara zostało zaprojektowane tak, by gniazdko miniDIN-9 opierało się na laminacie Atari, a otwory montażowe po modulatorze można było wykorzystać do trwałego zamocowania sAIOnara, bez narażenia na oderwanie czy przesunięcie się płytki z gniazdkiem w trakcie wkładania kabla z wtykiem miniDIN-9. sAIOnara wyposażone zostało ponadto w złącze pinowe do podłączenia dźwięku stereo, na przykład z rozszerzenia PTODT Stereo czy PokeyMax. Co więcej, wszystkie złączki można w łatwy i szybki sposób nie tylko podłączyć, ale i odłączyć od Atari, jeśli jest to konieczne i przywrócić stan pierwotny. Płytka została przygotowana do montażu elementów pasywnych SMD 0805, ale kilka większych kondensatorów zamontowano na padach 1206. Osobiście zamiast elementów o rozmiarze 0805 montuję elementy o rozmiarze 0603 - zdecydowanie łatwiej jest mi je lutować, szczególnie gdy wokół nich jest bardzo mało przestrzeni. Montaż elementów najłatwiej zacząć od przylutowania układu LM1881 i elementów pasywnych po stronie układu LM. Następnie montujemy układ CXA1645M, a potem pozostałe pasywne elementy SMD. W kolejnym kroku proponuję przylutować kondensatory elektrolityczne THT i trymer. Na koniec montujemy listwy pinowe i gniazdo miniDIN-9.

Do zapoznania się z wszystkimi szczegółami projektu zapraszam na wspomniane i podlinkowane wyżej: stronę systemembedded.eu i grupę na FB facebook.com/groups/savonara gdzie można podzielić się opiniami i uwagami."

2025-06-21 07:25 by Kaz

komentarzy: 9

_rocky @2025-06-21 21:02:10

Czy ktoś będzie miał kilka sztuk na Loście.. ? Piszę się.. na taką do wmontowania nawet bez złącza din9 ..

pancioch @2025-06-21 22:55:12

będzie.

Jacques @2025-06-22 09:11:03

Czy programowe tryby interlace (RIP, TIP) nadal drżą po nowym Composite/S-Video? I podobnie 480i?
Oczywiście mówimy o monitorze, który sam tego nie koryguje.

pancioch @2025-06-22 09:46:50

w trybie SVIDEO/CVBS na CRT jest bez drgań. Po grabberze HDMI obraz się delikatnie rozmywa - pewnie spowodowane to jest bezwładnościa matrycy LCD. Postaram się uwiecznić to na filmie i pokazać choć obawiam się, że telefon przekłamie rzeczywisty obraz.

SuN @2025-06-22 22:39:40

Obejrzymy na LOST i tradycyjnie wylejemy cysternę hejtu, spokojna głowa :)

pin @2025-06-23 11:32:30

@SuN - możemy działać od razu, szkoda czasu :D

@Pancio - no to jeśli na crt nie widać przeplotu w w/w trybach to trochę lipa.

SuN @2025-06-23 13:59:12

@pin - ja jednak poczekam :) No i napisał, że bez drgań a nie bez przeplotu, może sobie to jakoś... blenduje? @pancio? Zresztą, pancio ma zamiar wziąć crt'ka na LOST to się przyjrzymy, podłączymy jakiś oscyloskop, spytamy THE czy mryga czy nie i jak to poprawić :)

pancioch @2025-06-23 21:07:42

@pinu - ja przywiozę tego CRT-ka - se sprawdzisz czy jest to przeplot górny, dolny a może podwójny. Ja tam się na tych waszych ściegach nie znam panie krawiec :-)

dankowski @2025-06-24 00:38:42

Tak się zastanawiam, bo w opisie tego nie widzę - interfejs ma na soldermasce VBXE2VGA - czy on przy okazji może zachowywać się też jak scandoubler? Bo to byłoby miłe w sumie...
