      Panowie, pytanie.

      Jak rozebrać cartridge do XEGS bez uszkodzeń? Carty jak na foto, co do pierwszego (karbowany) to trochę pomógł mi użytkownik wieczor (ale też szczegółowe foto od środka by się przydało), co do drugiego (z podpórką) to nie mam najmniejszego pojęcia. Są jakieś foto z demontażu może?

      Zależy mi na tym, żeby niczego nie uszkodzić/połamać.



      • 2: CommentAuthorwieczor
      • CommentTime13 Jun 2017 11:06 zmieniony

      Foto tego po lewej od środka Ci wysłałem :)



      Wszystko się trzyma na tych zatrzaskach po lewej i po prawej (z każdej strony odpowiednio dwa szersze i przy samym złączu jeden wąski) - te wąskie mam akurat ułamane i już nie wiem czy tak było czy to ja zrobiłem, ale na tych szerokich trzyma się na sztywno. Te wewnętrzne trzymają tylko płytkę. Zatrzaski są na części frontowej (tej z naklejką).

      A tego po prawej nigdy nie widziałem, ale może jest podobnie.
      • 3:

        CommentAuthorCOR/ira4
      • CommentTime16 Jun 2017 20:06

      Oryginalne były twarde,wystarczyło rzucić o podłogę,płytka wyskakiwała a uszkodzeń nie było he,he.

      Czasami po środku pod naklejką jest taka śrubka ,nigdy plastiku nie podważaj śrubokrętem są takie specjalne w kształcie kostki gitarowej "podważaki" albo taki zestaw do otwierania telefonów
      • 4:

        CommentAuthorccwrc
      • CommentTime16 Jun 2017 21:06

      @IRATA4

      Jakiś link do np. Allegro do sprzętu, który by się przydał w tym temacie?
      • 5:

        CommentAuthorCOR/ira4
      • CommentTime16 Jun 2017 22:06 zmieniony

      w każdym sklepie elektronicznym dostaniesz ,proszę bardzo :
      ->link<- ->link<- te z drugiego linku powinny wystarczyć i nie są metalowe ,ja też jakieś mam ,podaj adres to prześlę ci gratis .
      • 6: CommentAuthorwieczor
      • CommentTime16 Jun 2017 23:06

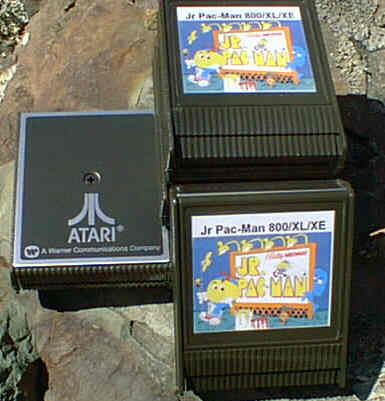

      Śrubki to są w takich:



      i jak widać są kulturalnie z tyłu, odsłonięte, nie pod naklejką :)

      W tych XE z żeberkami po bokach są na pewno zatrzaski, chociaż środkiem idzie wspornik i być może niektóre mają w nim gwint i śrubkę, ale nie spotkałem. Ten gładki ze wspornikiem to nie wiem.
      • 7:

        CommentAuthorccwrc
      • CommentTime17 Jun 2017 14:06

      Ciągle brakuje mi info o wersji z podpórką. Przy okazji:

      ->link<-

      "Atari" zamierza wypuścić nową (?) konsolę. Z video wynika, że wygląd będzie stylizowany na niby drewniane 2600. Tu zobaczyłem:
      ->link<-
      • 8: CommentAuthormariuszbox
      • CommentTime17 Jun 2017 15:06 zmieniony

      W tym owalnym z podpórką, mniej więcej pośrodku carta pod naklejką jest niestety śrubka.

      • 9:

        CommentAuthorccwrc
      • CommentTime17 Jun 2017 15:06

      Tylko jedna śrubka bez zatrzasków?
    10.
      Bez zatrzasków. Tak wygląda od środka


      • 11:

        CommentAuthorMontezuma
      • CommentTime17 Jun 2017 18:06

      @ccwrc
      Jest tylko jeden powtarzalny sposób, żeby otwierać carty z zatrzaskami (do XEGS) bez ich wyłamywania.
      Zdradzę jak się wybierzesz specjalnie dla mnie na pocztę z naklejką do Xenophobe ;)
      • 12:

        CommentAuthorccwrc
      • CommentTime17 Jun 2017 18:06

      @Montezuma

      To szantaż. Adres znasz :P
      • 13:

        CommentAuthorMontezuma
      • CommentTime17 Jun 2017 23:06

      Żartowałem.

      Z otwieraniem cartów XEGS jest tak, że trzeba je umieścić w imadle w ten sposób, żeby lewa i prawa strona carta były ściskane.
      Następnie ściskamy pomalutku, obserwując cart, który zaczyna się wyginać.
      Odchylone w ten sposób zatrzaski nie trzymają już dwóch części obudowy carta ze sobą.

      Na dole strony są zdjęcia:
      ->link<-

      Autorem pomysłu jest Bernd Herale.
      • 14:

        CommentAuthorMontezuma
      • CommentTime17 Jun 2017 23:06

      Sprostowanie:

      Sciskamy tylko jedną część obudowy carta - tą z najklejką.
      • 15:

        CommentAuthorccwrc
      • CommentTime27 Jun 2017 19:06

      Dzięki wszystkim za pomoc. Moje pierwsze podejście:







      I mój patent na imadło. Taśma dwustronnie klejąca + papier żeby nie zostawić rysek/śladów na cartcie.

      • 16:

        CommentAuthorCOR/ira4
      • CommentTime28 Jun 2017 21:06 zmieniony

      ... no proszę "imadło" toż to prawie jak mój rzut o podłogę ;-) .

      Ważne że działa ,to teraz możesz otwierać na akord ... tylko skąd je brać ?
      • 17:

        CommentAuthorccwrc
      • CommentTime28 Jun 2017 22:06 zmieniony

      eBay. Italy. Gioco to w języku włoskim gra. Teraz to wiem :)
      • 18:

        CommentAuthorccwrc
      • CommentTime1 Jun 2018 21:06 zmieniony

      Dostałem prośbę o szczegóły rozbiórki carta Warner od A do Z. Jest poniżej :)

      duże foto


      duże foto


      Na początku trzeba odkręcić jedyną śrubę.

      duże foto


      Podważamy aluminiową pokrywę ostrym śrubokrętem lub nożem. Pokrywa nie jest w żaden dodatkowy sposób zamocowana ani klejona.

      duże foto


      duże foto


      duże foto


      duże foto


      Jednym śrubokrętem odginamy plastikowy zaczep w kierunku tyłu obudowy a drugim podważamy delikatnie płytkę od dołu. Płytka wyskakuje z zaczepu.

      duże foto


      duże foto


      Żeby wygodnie wyjąć płytkę można/trzeba wcisnąć plastikową osłonę złącza. Żeby to zrobić trzeba 'oszukać' blokadę dociskając krawędzie śrubokrętami lub np. nożyczkami.

      duże foto


      duże foto


      Płytka wychodzi teraz bez oporów.

      duże foto


      duże foto


      duże foto


      duże foto


      Edit: najbardziej uporczywy klej po oryginalnych nalepkach można usunąć bez problemu masłem.
      • 19: CommentAuthorkamilosik
      • CommentTime2 Jun 2018 13:06

      Świetna Robota ccwrc ;) Nie taki diabeł straszny ...
      • 20:

        CommentAuthorjhusak
      • CommentTime1 Mar 2020 22:03

      WD40 na naklejki.
      • 21:

        CommentAuthorKaz
      • CommentTime4 Mar 2020 17:03

      Tak jeszcze dodam pasujący tu link do strony z projektami naklejek na carty, ładnie poukładane:

      ->link<-
