Archiwizowanie dyskietek
Jakub Husak napisał:

Niegdyś wpadłem na pomysł (inspirowany listem atarowca, który chciał zgrać sobie dyskietki i ma stację, ale nie miał kabelka) aby stworzyć możliwość przeniesienia atarowskiej dyskietki na PC. Zadałem pytanie na forum. A na konkurencyjnym portalu rozwalił mnie xxl, który mniej więcej napisał tak: Co się pytasz, chcesz, to napisz!

Pomysł polegał na utworzeniu czegoś w rodzaju manetofonowego turbo. Jednak zwolniony z dekodowania w locie oraz korzystając z możliwości uzyskania sygnału bardzo dobrej jakości mogłem uzyskać znacznie większe prędkości transmisji. Problem jajka i kury został rozwiązany tak: napisać króciutki programik w Basicu ze wstawką maszynową, który zamieni dyskietkę w dźwięk :).

Zacząłem bawić się tym tematem. Najpierw przetestowałem różne metody zapisu kilku bitów na raz, ale to jednak ślepa uliczka - kondensatory robią swoje, a i program miał być możliwie krótki. Powróciłem więc do starej sprawdzonej metody - długości impulsu. Ta metoda przypomina w wielkim uproszczeniu radiowe FM. Zero logiczne to impuls długości trwania jednej linii ekranu (sta WSYNC), jedynka logiczna - 2 linie ekranu - trudno się pomylić przy dekodowaniu. Nie jest problemem wygenerowanie na Atari takich sygnałów, trzeba tylko wyłączyć wszelkie przerwania: CLI + zablokować NMI w ANTIC oraz wyłączyć ekran.

W rezultacie powstał możliwie jak najkrótszy programik w Basic i łatwo przepisywalny.

Programik disk2snd.bas:

0 . DISK2SND COPIER
1 . WITHOUT ANY CABLES.
2 . BY JAKUB HUSAK, DATE:07.2012
4 . JUST RETYPE THIS PROGGY,
5 . PUT THE DISK INTO DRIVE 1
6 . YOU WANT TO CONVERT TO XFD,
7 . ENTER NUMBERS AND RECORD
8 . OUTGOING NOISE ON PC, THEN
9 . SAVE AS WAV AND FEED THE PC APP
10 SUM=13218 : PLEN=145
11 POKE 65,0: DIM A$(4), B$(512)
12 FOR I=1 TO PLEN*2 STEP 4: READ A$: B$(I,I+4)=A$:N.I
13 FOR I=1 TO PLEN*2 STEP 2: VAL=(ASC(B$(I))-65)*16+
ASC(B$(I+1))-65:POKE 1536+(I-1)/2,VAL:SUM=SUM-VAL:N.I
14 IF SUM<>0 THEN ? "DATA ERROR": END
15 ? "START SEC?": I. SSEC
16 ? "END SEC?": I. ESEC
17 ? "SECT LEN [1]28/[2]56?":I. SLEN
18 FOR I=SSEC TO ESEC: ? "READING SECTOR: ";I,"ST: ";:
? USR(1543,I,I,128+(I>3)*(SLEN=2)*128): N.I
19 ? "OPERATION COMPLETED." : END
20 D. DBAB,FCEA,AIAE,BOKC,AGLN
21 D. AAAG,JNAA,ADGI,JNAI,ADMK
22 D. BAPD,CAFJ,OEIF,NFIE,NEBA
23 D. ABGA,HICA,FIAG,KJFH,IFDB
24 D. CAGI,AGKC,AJIN,AKNE,CAGC
25 D. AGNA,PICA,GFAG,KAAE,KJAI
26 D. IFHO,KJAD,IFHP,CAHG,AGOG
27 D. HPKM,AIAD,CAHG,AGKF,DBKA
28 D. AACA,HJAG,KAEA,KJCC,IMAO
29 D. NEIN,AANE,FIGA,JAAD,INAK
30 D. NEKF,DFCM,KJBP,EJAP,IFDF
31 D. INAK,NEIN,ABNC,MKGA,IILB
32 D. HOIF,DCBI,GFDB,CKGJ,AAIF
33 D. DBKC,AHAG,DCCA,GAAG,BAPJ
34 D. MAAA,NAOG,GA

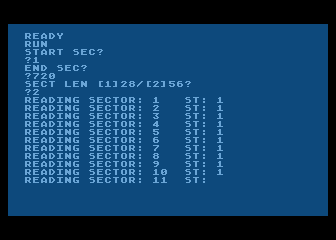

Programik pobiera 3 liczby i uruchamia w pętli procedurkę czytającą sektor dyskietki oraz kodującą go na dźwięk (zgrzyty i piski). Osiągnięta prędkość przesyłu danych wewnątrz sektora to średnio 1.4 kB/sek (od 1kB/sek gdy są same FF, do 2 kB/sek, gdy same zera). Z ciekawostek - każdy zakodowany sektor ma sygnał pilotujący - 8 zboczy długości 3 linii ekranu. Dlaczego 3? Aby nie interferował się z odczytem z dyskietki pustych bajtów, których bity startu i stopu generują falę o długości niemal równej czterem liniom obrazu (w standardowej prędkości transmisji) - podszedłem do tematu zapobiegawczo, aczkolwiek w praktyce wyszło, że nie ma to znaczenia, ponieważ głośność sygnału właściwego jest dużo większa.

Dla ciekawskich zawartość linii data w formacie mads assembler (145 bajtów!):

OPT h-
org $607 - basic_entry + siotable
tmp = $32
vedge =$35
buffer =$408
seclen = DDEVIC+8
icl "atari.asm"
siotable
.by $31 $01 'R' $40
; +4
.wo buffer
; +6
.by 30
basic_entry
ldx #6
nsiotab
lda siotable,x
sta DDEVIC,x
pla
sta DDEVIC+8,x
dex
bpl nsiotab
jsr SIOV
sta $d5 ; 0
sty $d4 ; 1 if ok
spl:rts

sei
jsr nmi ; 1->NMIEN 0->DMACTL
loop:
lda #$57
sta chksum
jsr zero
ldx #9
nedge
sta WSYNC
jsr ledge
bne nedge
jsr edge

ldy #4
mwa #seclen $7e
jsr outsector

; lsb are the same, buffer one page further
inc $7f
ldy seclen
jsr outsector
lda chksum
ldy #0
jsr outbyte
ldy #$40
lda #$22
nmi sty NMIEN
sta DMACTL
cli
rts
cedge bcc edge
ledge sta WSYNC
edge:
lda vedge
; skip next two bytes
.byte $2C ; bit Q
zero:
lda #$1f
eor #$0f
sta vedge
sta WSYNC
sta AUDC1
dex
rts
outsector
dey
lda ($7e),y
outbyte
sta tmp
clc
adc chksum
rol
adc #0
sta chksum
ldx #7
loop2
asl tmp
jsr cedge
bpl loop2
cpy #0
bne outsector
rts


Na początku były 192 bajty, potem 179 (już news miał być opublikowany) i teraz 145 :) Mam nadzieję, bo nie testowałem, że będzie działał na innych SO, niż oryginalny, ponieważ wykorzystuje wartości w rejestrach po powrocie z SIOV. Jest pole do popisu:) a zatem... Konkurs! Za każde 2 bajty ukręcone powyższemu kodowi w asemblerze, przy zachowaniu pełnej funckjonalności, daję jedną gwiazdkę SZACUNU! Warunek: nie przenosimy nic do Basica.

Zakodowana dyskietka SD zajmuje czas około 2 minut, DD około 4,5 minuty. Można zapisać taką falę jako WAV mono 8 bitów, po zzipowaniu będzie miał 1-2 MB, można to wysłać komuś pocztą :). Uwaga! WAV może być mono lub stereo, 8 lub 16 bitów, bez kompresji (PCM), ale musi mieć 44.1 KHz.

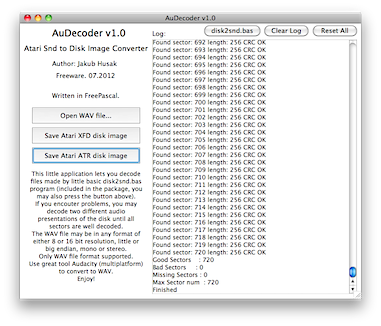

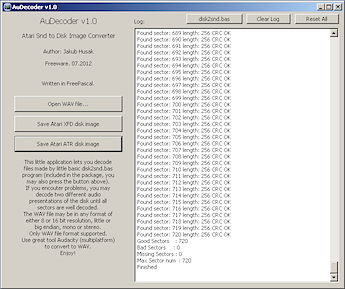

Po stronie PC powstał programik - dekoder - nazywa się AuDecoder. Napisany we FreePascalu, działa pod MacOS X, Windows, a może też i pod Linuksem (nie pokusiłem się jeszcze o skompilowanie). Zawsze można uruchomić AuDecoder pod Wine :).



Dołożyłem wszelkich starań, aby WAV wrzucony do AuDecoder mógł mieć dowolną głośność. Taki rezultat osiągnąłem - jeśli ktoś utworzy obraz dyskietki, który nie wchodzi do AuDecoder, to proszę o przysłanie mi go do testów.

Program jest typu freeware. Można go sobie ściągnąć stąd. Uwaga! Wersja PC na razie jest bez podpisu, więc antywirusowe oprogramowanie może różne cuda z tym wyczyniać (włącznie z usuwaniem aplikacji z dysku :). Miłego użytkowania!

2012-07-22 22:46 by Jakub Husak
