2008-01-21 01:14 by Szary

pajero @2008-01-21 01:50:35

Dobre po Polskie :)

Gdyby tak zrobić formę z otworami, szczyt marzeń ?

miker @2008-01-21 05:43:13

Dobre, podoba mi się!

Aż by się chciało zaśpiewać "Pamiętajmy o magnetach, stamtąd wszak wczytywaliśmy..." :)

sikor @2008-01-21 07:37:24

Gdzieś już o tym czytałem, ale fakt faktem - dobra sprawa i nie niszczymy sprzętu. Tylko niektórzy mają zbyt toporne łapska (na przykład ja ;) ) do precyzyjnego wiercenia otworków... ;)

krupkaj @2008-01-21 12:31:34

it looks very nice. It remind me the time whe we made joystick connectors similar way.

And BTW when you make rss for your site?

MaW @2008-01-21 13:31:29

"And BTW when you make rss for your site?" soon (maybe this week yet ?), but on the top of missions list is to close the finance year first.

shary @2008-01-21 20:22:23

Sikor, oczywiście ze czytałeś bo pomysł ma już przeszło rok i opisywałem tę technologie chyba w dziale sprzęt na forum AA.
Tyle, że wtedy było bardzo pobieżnie i chyba bez fotek.
Co do precyzyjnego wiercenia otworków to zdecydowanie konieczna jest wiertarka na statywie i to nie takim chybotliwym za 9,99 z promocji ;-)
Pajero, też się nad tym zastanawiałem(forma z otworkami) ale odpada ze względu na właściwości poksyliny. Można też pokombinować z modeliną termoutwardzalną - spróbuję w wolnej chwili.

Kaz @2008-01-21 20:38:47

To ja prosze o raport i zdjecia z prob...

iak @2008-01-22 18:31:23

Można też, myślę, spróbować słynnej Poxiliny, ale pewnie wyszłoby drożej.

Cy-5 @2008-01-22 18:44:31

Ladnie ci to wyszło

MaW @2008-01-24 11:57:34

myślę, że jako formy można by użyć wymontowanego gniazdka sio pokrytego jakąś pastą adhezyjną - no i koniecznie z nałożonymi konektorkami lub rurkami (np z długopisów) na bolce.

jer @2008-03-06 14:56:43

Jeżeli to dobrze działa, to jest super. Przynajmniej za 100 lat będzie o jeden magnet więcej ;o))
Podobną wtyczkę zrobiłem sobie przy przeróbce magnetofonu MK12ileśtam w 1986r. Jednak wykorzystałem fragment jakiegoś złącza z samolotu LIM 5 o pasującym rozstawie styków. Widziałem też złącza frezowane i wiercone w kawałku tekstolitu.

larek @2008-11-23 13:47:47

A ja mam pytanie do autora (lepiej późno niż wcale) - piszesz :"Ponieważ fabryczne wtyczki SIO, stosowane na przykład w magnetofonach XC12, wydały mi się zbyt skomplikowane i trudne do skopiowania, swoją uwagę skupiłem na rozwiązaniu znanym z magnetofonów XC11". Jaka jest różnica we wtyczkach SIO w obu przypadkach?

szary @2010-01-03 00:27:15

Faktycznie "lepiej późno niż wcale" :) Nie zaglądałem do tej relacji ładny szmat czasu wiec wybacz zwłokę w odpowiedzi.

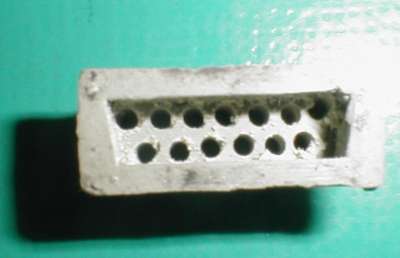

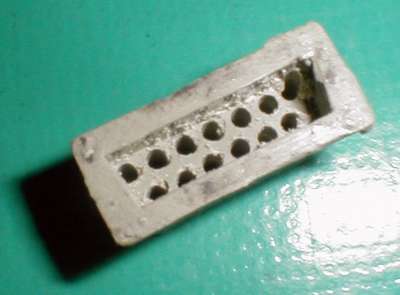

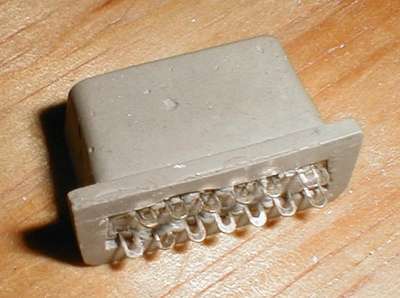

Na przestrzeni ostatnich lat byłem posiadaczem dwóch magnetofonów xc11 i całej masy xc12 i pochodnych. W przypadku obu moich egz. xc11 wtyczki rózniły się zasadniczo budową od tych w xc12 więc uznałem stosowanie tego typu przyłacza to za bardzo prawdopodobną regułę w przypadku tego sprzetu (mogę się jednak mylić). Nie mam niestety możliwości zrobienia w tej chwili zdjęć ale spróbuję obrazowo to wyjaśnić: Zdjęcia 3 i 4 powyższej relacji przedstawiają dokładny odcisk końcówki opisywanej wtyczki. W oryginale dodatkowo w przedstawione na zdjęciu wgłębienie wchodzi idealnie pasujący "klocek" z nasadzonymi kołkami (pinami) Całość zamyka dwustronna obudowa. Spróbuję w najbliższym czasie dokopać się do sprzetu to zrobię zdjęcie oryginału zeby wszystko było jasne.

Rafikuss @2014-11-09 17:57:19

Super sprawa. Wlasnie teraz mi sie przyda taka instrukcja bo nie ma nigdzie tych pieronskich kabli/wytow. Teraz niby mozna by juz uzyc drukarki 3d :)
